Les mâts des sous-marins



Les premiers sous-marins (submersibles) étaient des bateaux très bas sur l'eau et qui ne plongeaient qu'à une dizaine de mètres tout au plus. En premier lieu les mâts ont donc été créés pour voire et se diriger. Puis très vite pour respirer. Ensuite, le progrès aidant, les mâts servirent de support pour les communications, augmenter l'autonomie en plonger et enfin pour faire le point avec les étoiles puis les satellites.

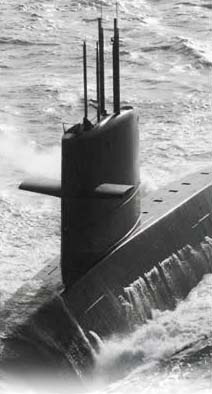

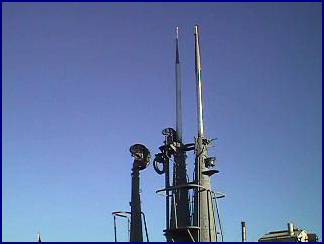

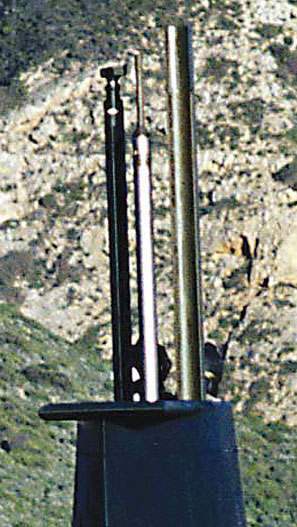

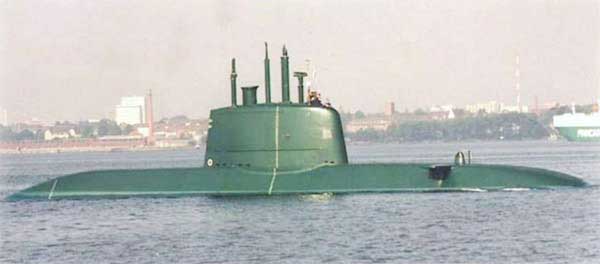

Périscopes et antennes sorties.



Tête de périscope avec visée  IFR et détection radar.

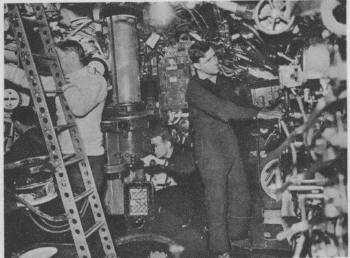

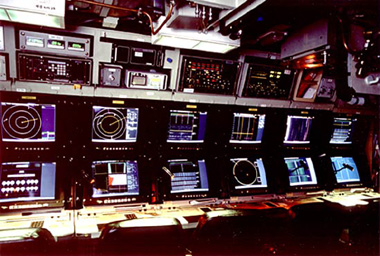

L'intérieur d'un central Opération : la star wars room des sous-marins.

Une cible vue au périscope.

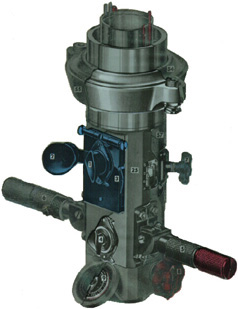

Tête de périscope avec détection radars Tête de périscope d'attaque La base du périscope

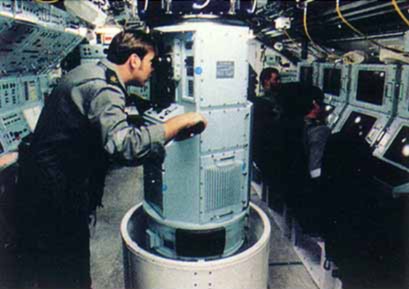

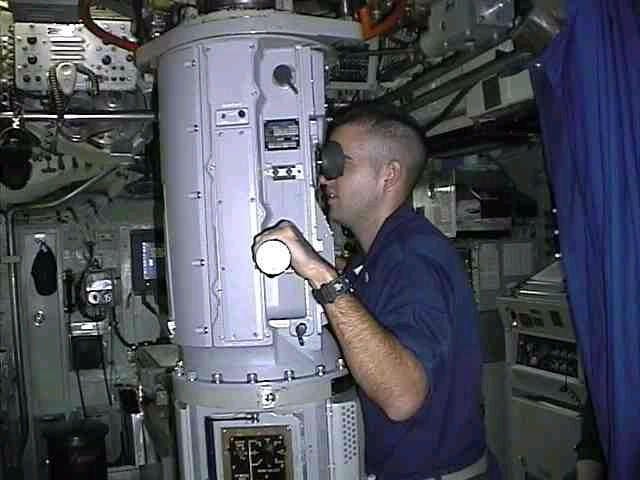

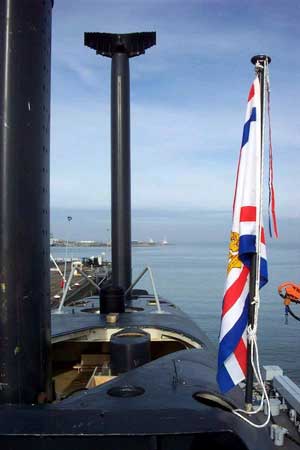

Tube d'air (schnorchel) repliable sur l'HMS Artemis  Visée au périscope d'attaque sur un Collins Mât de communication et son embase.

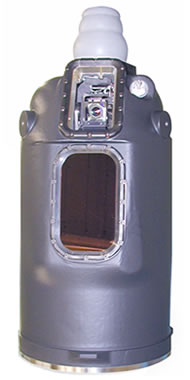

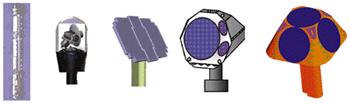

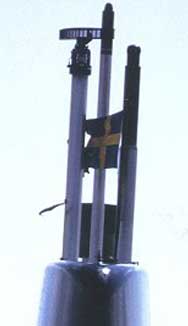

Différents types de capteur en tête de mât.
Mât E.S.M



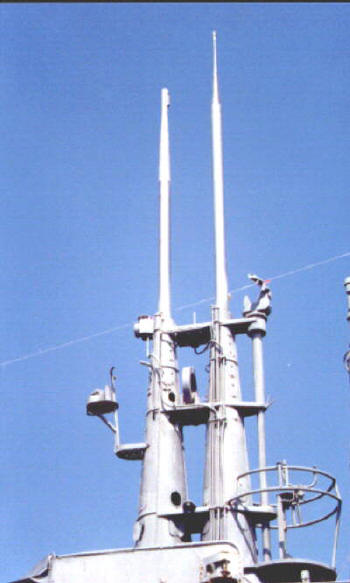

Périscope type WWII

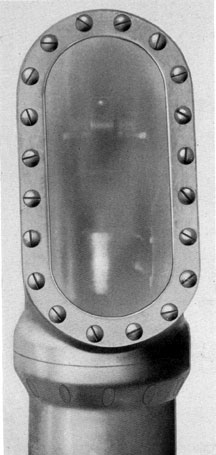

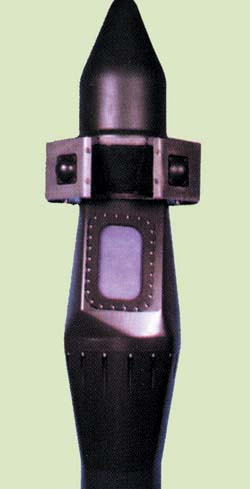

Tête de périscope

.

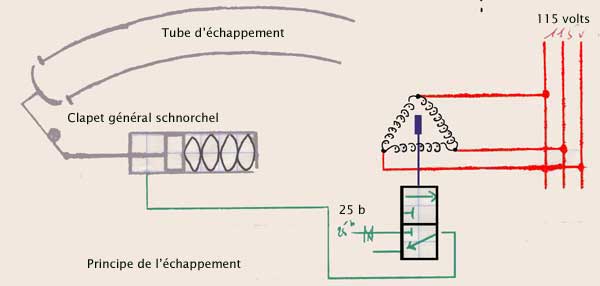

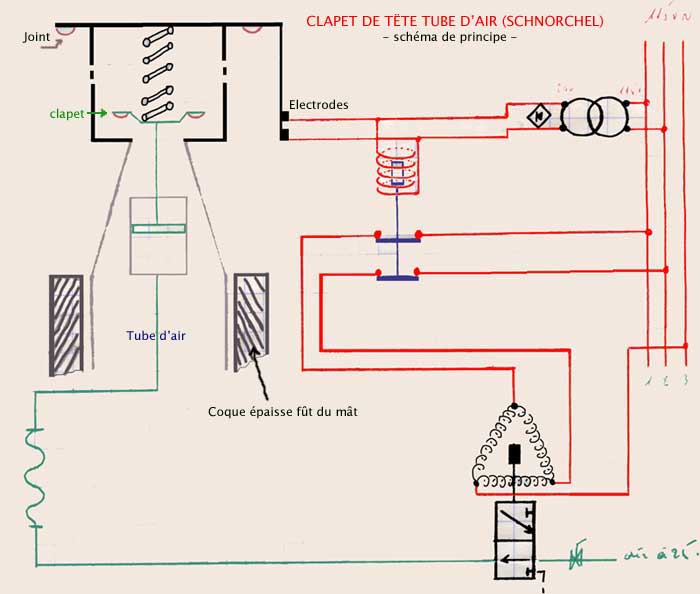

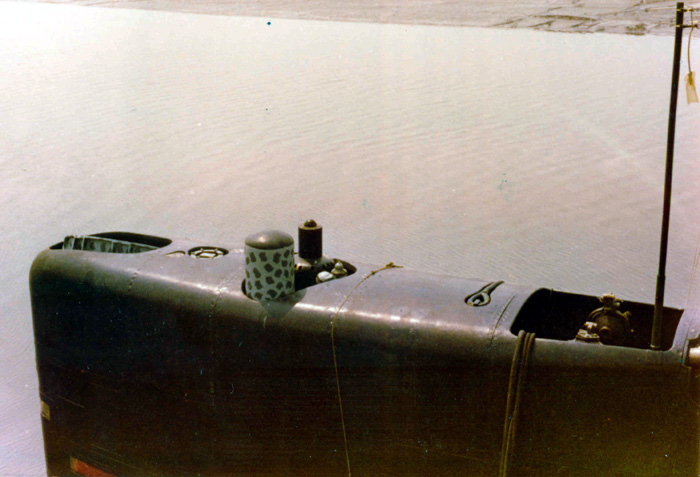

Principe de fonctionnement du tube d'air ( schnorchel ) d'un SMD français type Narval.

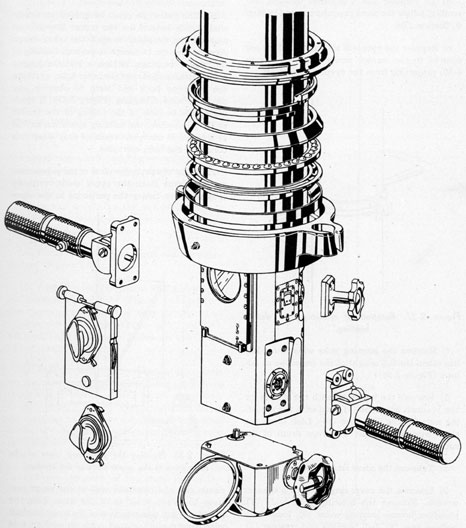

Les pièces principales d'un périscope première génération.   Radar et ?? ?? (ref: 0111)

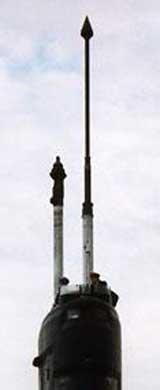

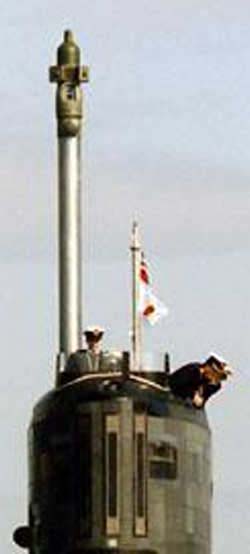

HMS Tirreless HMS Triumph HMS Torbay HMS Trafalgar

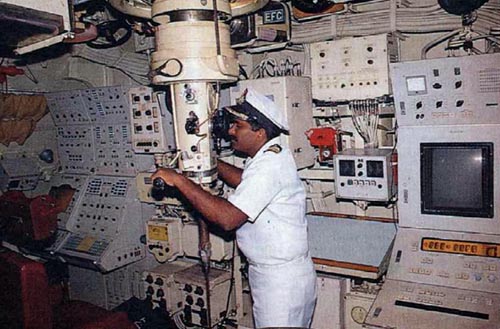

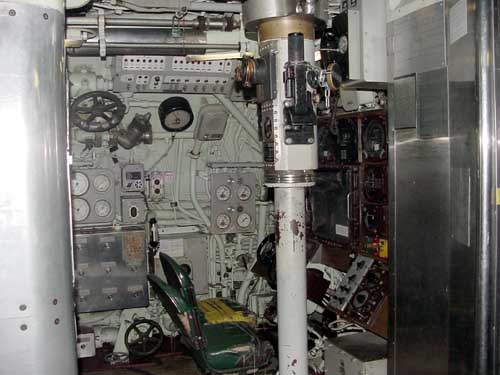

Intérieur d'un SSK type KILO

SSN type Los Angeles

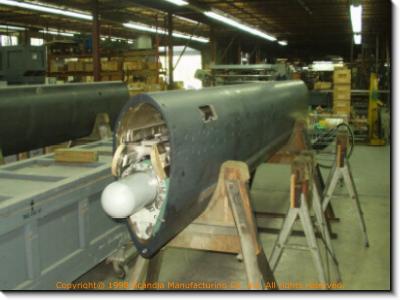

Maquette (prototype) de l'antenne "caroline" l'ancêtre de l'ARUR : antenne de détection des RADAR.

En savoir plus:

http://www.chear.defense.gouv.fr/fr/histoire/actes_colloques/guerre_electronique/gede.htm

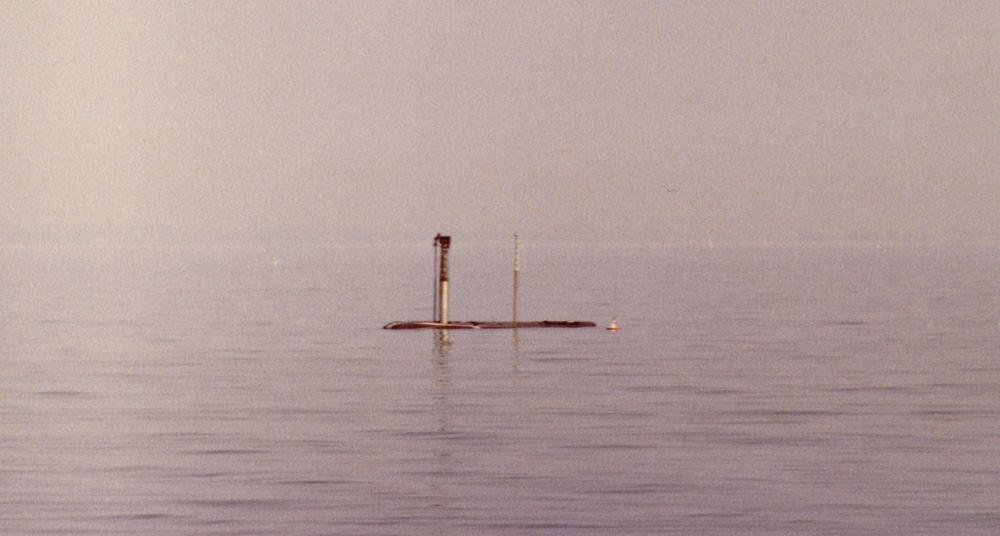

Tous les mâts hors de l'eau.





Des cibles comme ça, on en rêve. Vue d'un périscope.

    Radar de veille

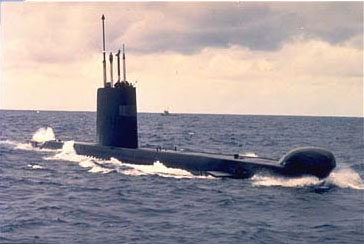

                                                                                                                                                     Un SSK type Oberon australien le HMAS   Otama



Vue d'un essais nucléaire aérien par un périscope.

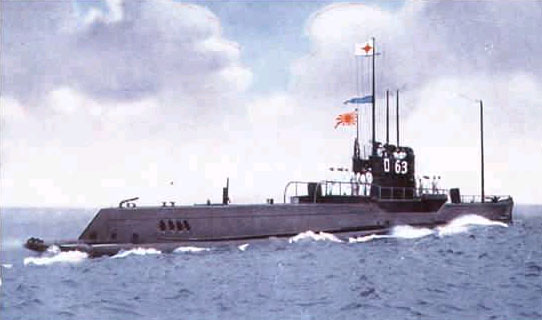

Un périscope type WWII Périscopes d'attaque et de veille. Le fameux principe.



Tête de périscope d'attaque anglais.
Le Pacha d'un Los Angeles en action :"Top la mouette dans le 3 - 6 - 0 !"







Pendant IRAKI freedom, tir d'un missile par un sous-marin (SNA).

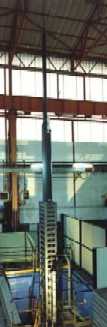

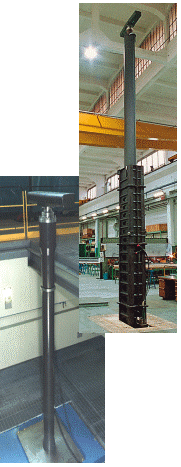

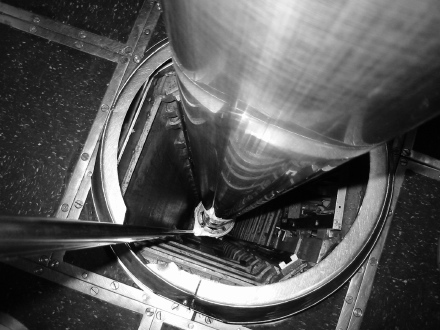

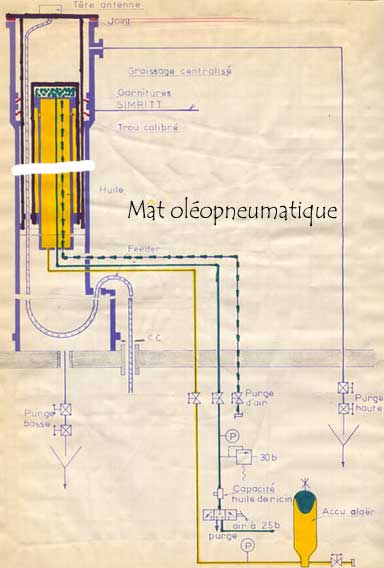

Un mât et son fût ou puit.

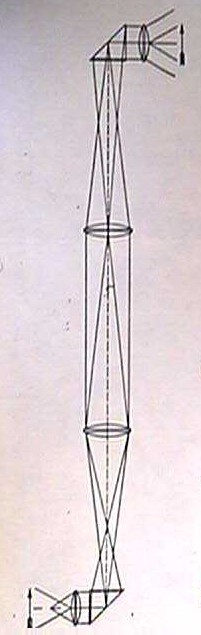

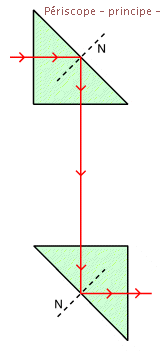

Le principe du périscope adapté à une grande longueur.

La dernière arrivée au catalogue : les mâts optroniques.

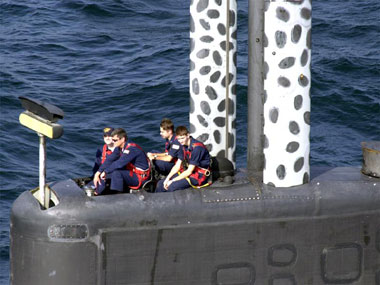

Les mâts ne sont pas tous cylindriques.

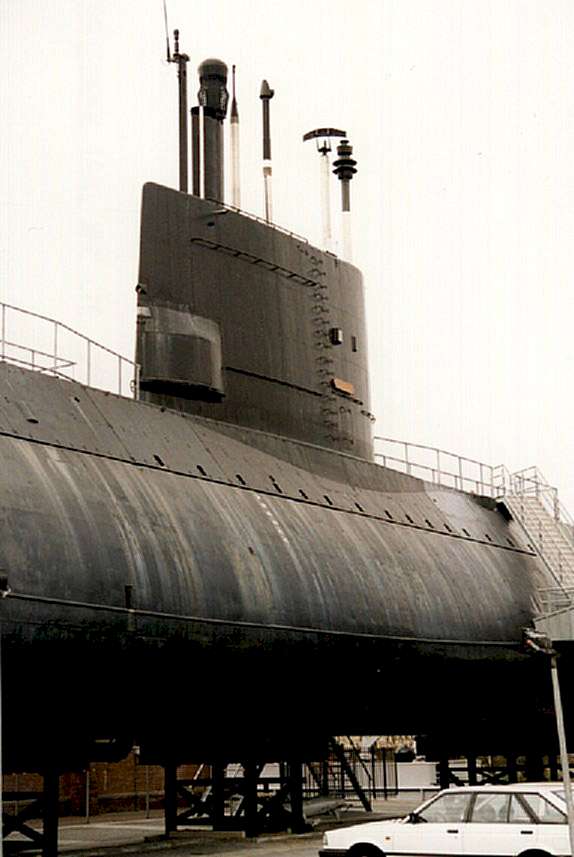

SSK type Tonijn

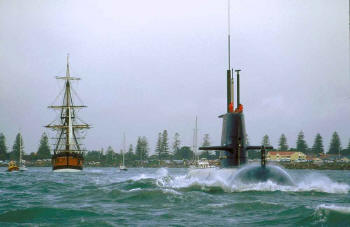

Un SSK type Collins et un de ses périscopes de chez Thales le type CK043 ou CK093

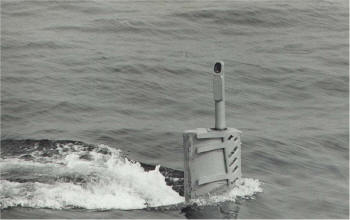

SSK hollandais type zeeleeuw

SSK australien type Collins

Il n'y a que deux types de navires, les sous-marins et les cibles.

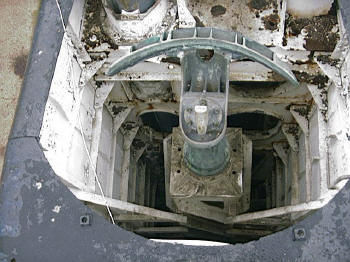

  Une antenne radar affalée dans son puit.

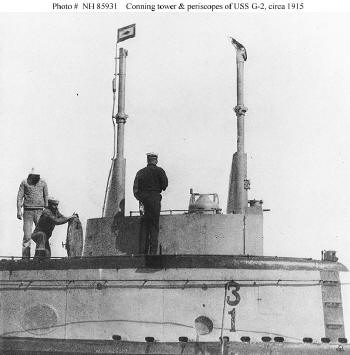

L' USS G2 en 1915

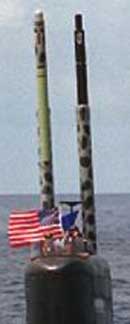

L'USS SSN Ashville en 2001



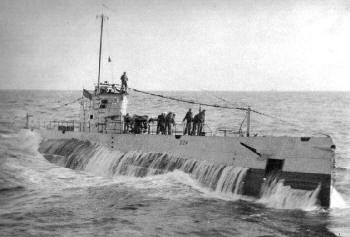

L'USS S24 en  1920 Sous-marin anglais.

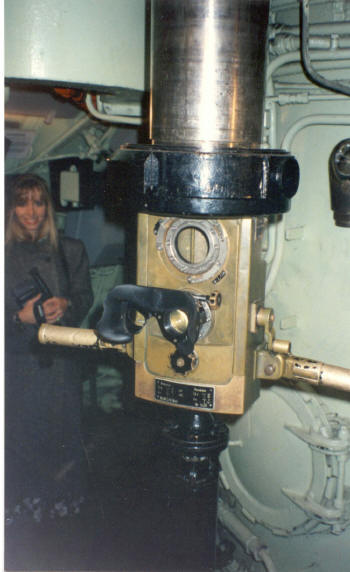

  Périscope du U 2540

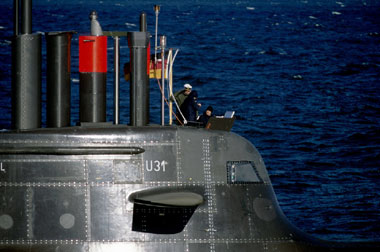

Périscope Zeiss des SSK type U 212.



Tête pour type U 212

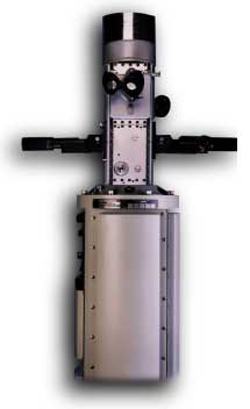

   Périscope type 8 de  kollmorgen



Comme c'est romantique, n'est-ce pas?

Périscope type 750








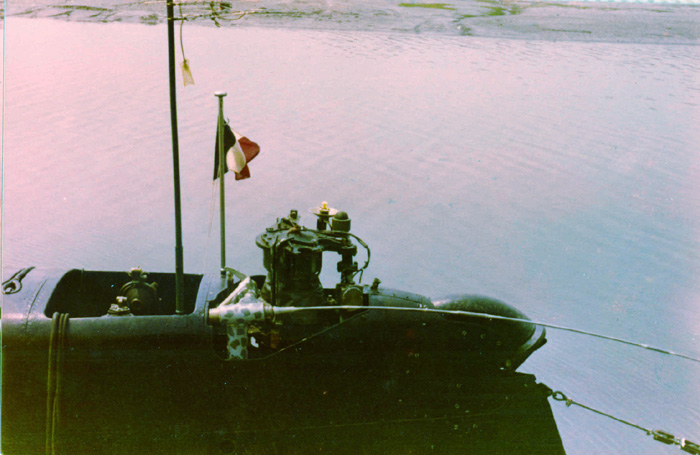

Pas une chance! Pris au périscope d'attaque. Le fameux schnorchel du type Welter (WWII) avec son système à "boule".

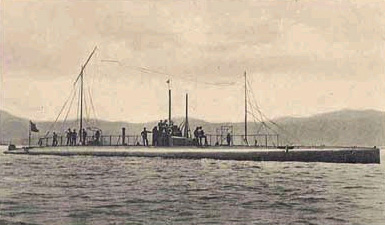

Sous-marin Espadarte "Portugal" 1920

Les mâts de l'USS Dallas - SSN -

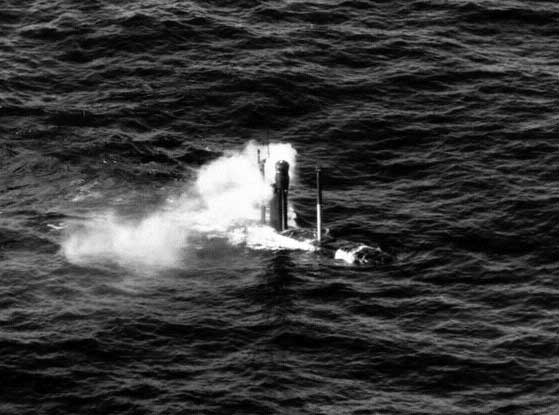

Mâts d'un SMD  hollandais Zwaardwis
